閥門型號舉例

Z944T-1，DN500

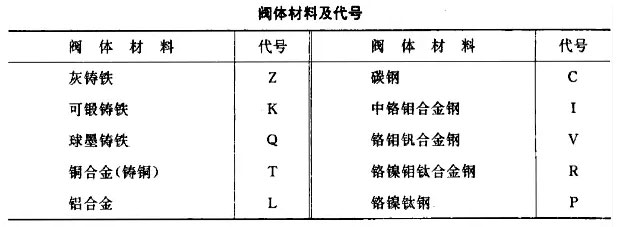

公稱直徑500mm，電動機驅動，法蘭連接，明桿平行式雙閘板閘法，密封圈材料為銅，公稱壓力為1MPa，閥體材料為灰鑄鐵（灰鑄鐵閥門PN≤1.6MPa不寫材料代號）。

2. J11T-1.6，DN32

公稱直徑32mm，手輪驅動（第二部分省略），內螺紋連接，直通式（鑄造），銅密封圈，公稱壓力為1.6MPa，閥體材料為灰鑄鐵的截止閥。

閥門的外觀標示

1、公稱直徑、公稱壓力和介質流向標示

為了便于從外觀上識別閥門的直徑、壓力和介質的流向，閥門在出廠前將公稱直徑DN，公稱壓力PN的數值和介質流動方向（以箭頭）標示在閥體的正面。

2、閥門的涂色

為了表示閥體、密封圈材料或襯里材料（有襯里時），通常閥門出廠前，在閥門的手輪、閥蓋、杠桿和閥體等不同部分涂上各種顏色的漆，以供安裝閥門時識別。例如閥體上圖黑色，表明閥體材料為灰鑄鐵或可鍛鑄鐵；手輪上涂紅色，表明密封圈材料為銅。
